連子格子窓

時間が無かったので　SKPにします　データーはいつものところです

各々 DLしてください
ファイル名　連子格子

降棟(１)

　瓦を非表示











　隅の断面をコピー

　コピー後

　降棟の断面を作成

　降棟の熨斗瓦を作成

　熨斗瓦をコピー後反転

　コピー後真ん中の線を削除
　

　移動してセット

　別に傾けなくても問題ないですが　傾けます。

降棟の上のエッジを基準にフォローミー

カット面を作成

　鳥伏間を作成　丸瓦と同じくらいの円を作成

して　フォローミーで引っ張ります。

カット面を作成して　鳥伏間をカット

　降棟をセット

瓦を再表示

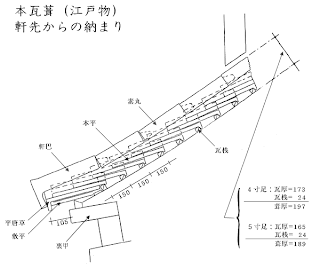

本瓦参考図面

続々 本瓦

屋根の断面













瓦先端まで　延長












瓦の断面を手間暇掛けて作図し、引渡し線を
作図













回転させる都合があるので、余計な部分はカット













カット後













引渡し線から鉛直に補助線

同様に先端部も

引渡し線の平行線を作図

平行線に鉛直になるように円を作図

カット面を作図

此のカット面は瓦の幅になりますので　円より

振りわけでコピーします。

円を選択して　フォローミーで瓦の断面を廻します。

フォローミー終了後

少し時間がかかるかもしれませんが、選択して交差

させます。

交差後

余計な部分を削除していきます、下側を残して

かなり大変ですが最後はこんな感じっです。

平軒瓦の先端をモデリングします。

最後に丸瓦を載せて終了し　コンポーネント化












寸法はいい加減にモデリングしていますので　注意してください。

続 本瓦葺き

丸瓦と平瓦でコンポーネント化します

平瓦のピッチで隣にコピーしますさらに、此の2個

のセットでコンポーネント化

コンポーネントの編集に入りさらに連続コピー

します。　

曲面の開始位置の瓦から高さをあげていきます・

ただし垂直にあげてください。

高さを調整後　コツとしては屋根の曲面を見ながら

VCBに何回か入力して調整していきます。

ここで丸瓦と平瓦のセットを選択します。下位のコンポーネントを選択さらに丸瓦を選択して非表示に

します。そうすると　隣の丸瓦も同時に非表示に

なります。

平瓦のみに角度を調整します。

角度を調整する瓦の左を基準として隣な瓦の隅

にあわせていきます。

回転させるのでピッチが開いてきますが、必ず

平行移動でピッチをつめていきます。

最後までやるのはかなり根気がいります。

完了後ファイルメニューより　表示　ひとつ前を選択

して　丸瓦を表示させます。

丸瓦表示後

カット面作成

カット面セット

コピーします。

コンポーネントを分解しながら　カット面と交差させます。

最後の状態

分解し瓦をトリプルクリックしてすべて選択します。
コレをコンポーネント化

さらにコピーして反転

回転してあわせて完了

ここで　編集してきたものは削除

最後にピッチなどを調整して完了です。
